- 產品名稱：活塞壓力計
- 產品型號：YU系列
- 產品銘牌：SAIC
- 生產廠商：上海自動化儀表四廠
- 銷售單位：連儀
- 所屬類別：生產廠家 > 上海自動化儀表四廠 > 產品目錄 > 產品展示 > 壓力校驗儀器 > YU活塞壓力計 >
-
YU系列活塞壓力計概述活塞式壓力計是一種壓力標準儀器，主要適用于校驗低于0.25級精度的精密壓力表，亦可用來校驗低一等級的活塞式壓力計，各種工業用壓力表或其他各類壓力測量?jì)x器。壓力計適合在周?chē)鷾囟葹?0±5℃，相對濕度不大于80%的條件下工作?；钊綁毫τ嫓蚀_度等級 ：0.05 級0.02 級基本誤差限壓力值在測量上限值的10%以下為測量上限值10%的±0.05%為測量上限值10%的±0.02%壓
YU系列活塞壓力計概述
活塞式壓力計是一種壓力標準儀器，主要適用于校驗低于0.25級精度的精密壓力表，亦可用來校驗低一等級的活塞式壓力計，各種工業用壓力表或其他各類壓力測量?jì)x器。壓力計適合在周?chē)鷾囟葹?0±5℃，相對濕度不大于80%的條件下工作。
活塞式壓力計準確度等級 ：
0.05 級
0.02 級
基本誤差限
壓力值在測量上限值的10%以下
為測量上限值10%的±0.05%
為測量上限值10%的±0.02%
壓力值在測量上限會(huì )下的10～100%
為實際測量值的
±0.05%
實際測量值的±0.02%
活塞式壓力計結構原理:
壓力計乃是應用靜壓平衡原理的計量?jì)x器:即活塞本身和加在活塞上的專用砝碼重量(G)作用在活塞面積(S)上所產生的壓力(P)與液壓容器內所產生的壓力相平衡,來測定被校驗儀表的壓力大?。?/span>
P=G/S
式中G=mg(m:法碼質量,g:重力加速度)產品出廠時g值用標準重力加速度來定。用戶使用時g值應按當地重力加速度來定，并按計算值修正砝碼G的重量。
壓力計系由校驗泵(壓力發生系統)和活塞部分(壓力測量系統)兩部分組成。
校驗泵(壓力發生系統)包括手搖壓力泵(13)、油杯(1)、 進油閥(3)及兩個針形閥(2)、（15),在針形閥(15)上裝有聯接螺帽(8)，用以連接被校驗的壓力表。
活塞部分(壓力測量系統)用經過精密研磨后具有準確截面的活塞（5 )、活塞缸(4)及與活塞直接相連的承重底盤⑵、底盤上邊的磚碼(6)所組成。
校驗泵和活塞部分安裝在同一底座(14)上借導管(9)相連，中間裝有針形閥（2 )。整個壓力計由四個水平調節螺絲（11)支撐，并借以裝于底座上的水平泡(12)用以較準水平位置。

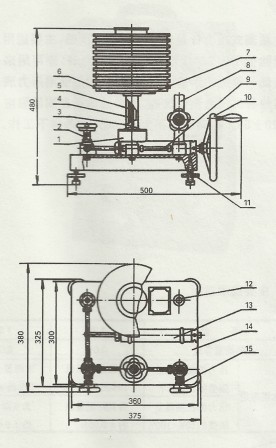

1. 油杯 9.導管
2. 針形閥 10.壓力泵手輪
3. 進油閥 11.水平調節螺絲
4. 活塞缸 12.水平泡
5. 活塞 13.手搖壓力栗
6. 砝碼 14.底板
7. 承重底盤 15.針形閥
8. 聯接螺帽
型號
| 壓力范圍 | 砝碼配置 | 備注 |
YU-6 | 0.04-0.6Mpa | 0.01MPa 6個 0.05MPa 10個 | 砝碼可根據客戶特殊要求訂制 |
YU-60 | 0.1-6Mpa | 0.1MPa 4個 0.5MPa 11個 | |
YU-600 | 1-60Mpa | 1MPa 4個 5MPa 11個 |
