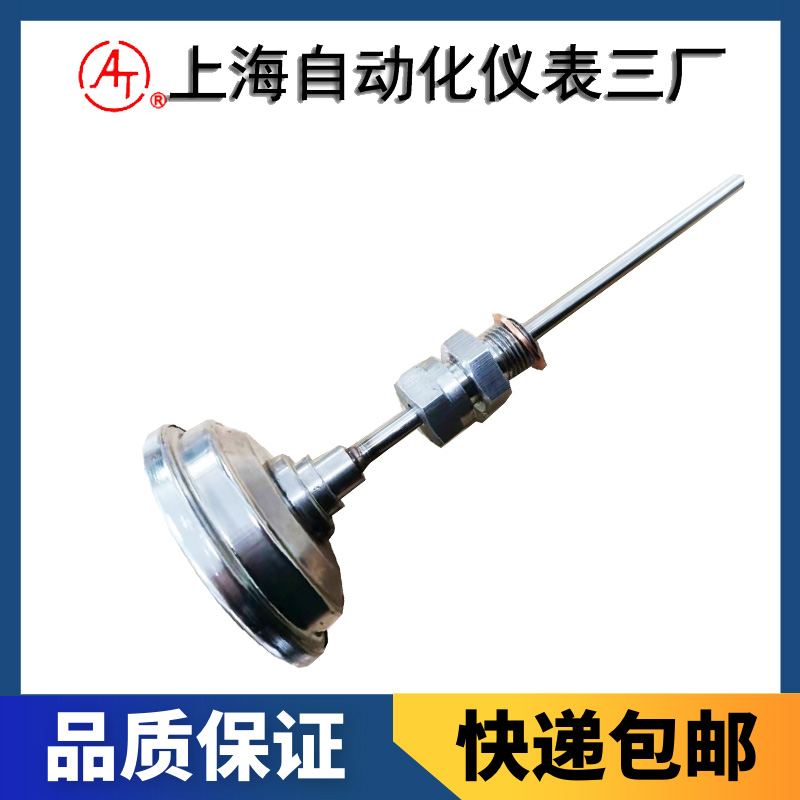

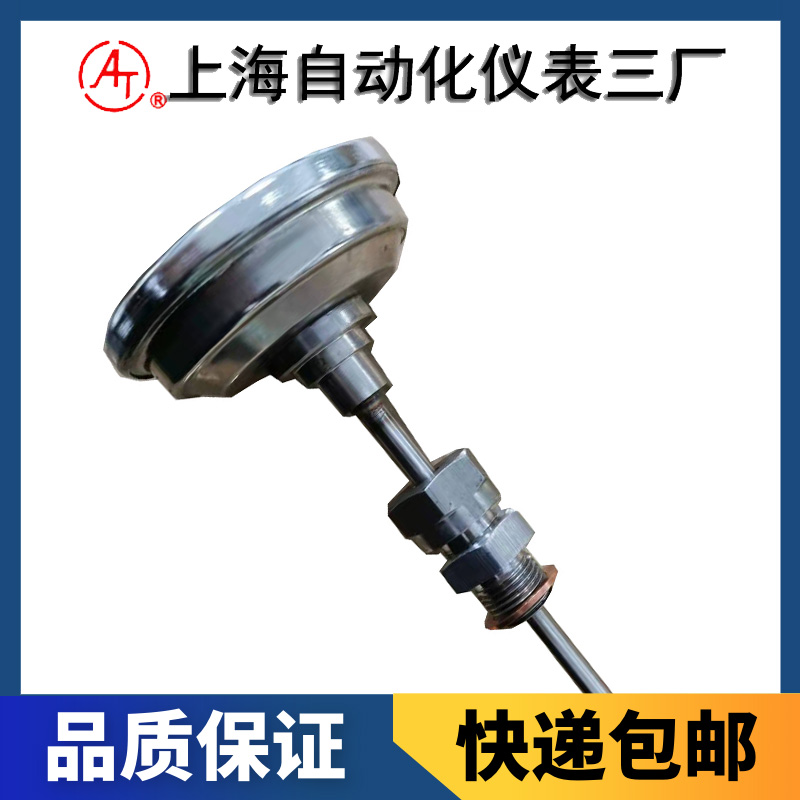

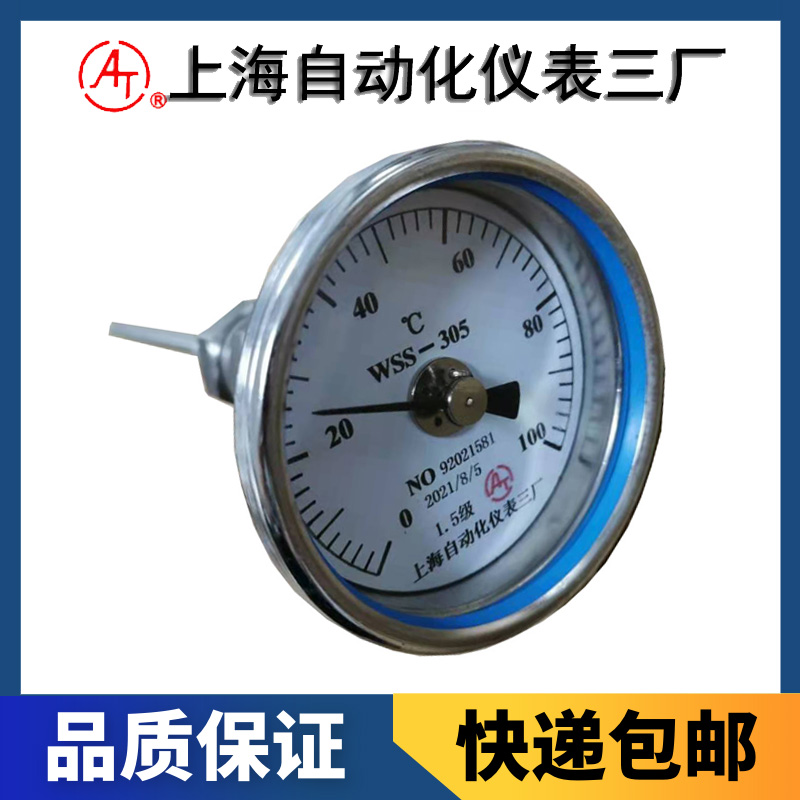

產品名稱：雙金屬溫度計
產品型號：WSS系列
產品銘牌：AT
生產廠商：上海自動化儀表三廠
銷售單位：連儀
所屬類別：生產廠家 > 上海自動化儀表三廠 > 產品目錄 > 產品展示 > WSS系列雙金屬溫度計 > WSS系列雙金屬溫度計 >

產品簡介

規格參數

WSS系列雙金屬溫度計概述：本廠生產的雙金屬溫度計其保護管、節頭、鎖緊螺栓等均采用1Cr18Ni9Ti材料，表殼采用鋁板拉伸成型經切削加工表面黑色電泳處理，表蓋與表盒采用環型雙層橡膠圈螺紋密緊結構，故儀表整體防水防腐性能良好，徑向型儀表采用彎管型結構，外型新穎、輕巧、美觀與眾不同。

WSS系列雙金屬溫度計概述：

本廠生產的雙金屬溫度計其保護管、節頭、鎖緊螺栓等均采用1Cr18Ni9Ti材料，表殼采用鋁板拉伸成型經切削加工表面黑色電泳處理，表蓋與表盒采用環型雙層橡膠圈螺紋密緊結構，故儀表整體防水防腐性能良好，徑向型儀表采用彎管型結構，外型新穎、輕巧、美觀與眾不同。

雙金屬溫度計是一種測量中低溫度的現場檢測儀表?？梢灾苯訙y量各種生產過程中的-80℃-+500℃范圍內液體蒸汽和氣體介質溫度. 與玻璃水銀溫度計相比具有無***害、易讀數、牢固耐用等優點。

雙金屬溫度計工作原理：

雙金屬溫度計是利用繞制成螺旋管狀的雙金屬片一端被固定，另一自由端與指針針連接，隨著溫度的變化而轉動，并帶動指針旋轉指示溫度的單針式指示溫度計。

雙金屬溫度計主要技術特性

測溫范圍：-80-500℃

準確度等級：1.0 /1.5級，

溫度計指示部分：（按溫度計標度盤的外徑表示）分φ60、φ100、φ150mm.

尾管長度：100－2000mm。

尾管直徑：分別為φ6、φ10、（尾管長度100－1250mm時）φ12（尾管長度在1250－2000mm時）

安裝部分螺紋:M16X1.5;M27X2;G1/2;G3/4.尾管及固定螺栓節頭等材質均為1Cr18Ni9Ti不銹鋼，耐壓6.4MPa。

防水性能：溫度計的外殼應能承受距離5米處用噴嘴直徑25毫米的水龍頭的噴水（噴嘴出口前水壓小于心2公斤/厘米2）歷時5分鐘，不得有水滲入溫度計外殼內部。符合IP65標準。

雙金屬溫度計型號表示

W	S	S	規格					參數
溫度儀表	金屬膨脹式	雙金屬	X					帶電接點
				-
					3			?60
					4			?100
					5			?150
					標度盤 公稱 直徑	0		角型　亦稱軸向型
						1		直型　亦稱徑向型
						8		萬向型
						2		135°型
						5		熱套式角型
						6		熱套式直型
						7		熱套式萬向型
						結構形式	0	無固定裝置
							1	可動外螺紋接頭
							2	可動內螺紋接頭
							3	固定螺紋
							4	固定法蘭
							5	卡套螺紋
							6	卡套法蘭
							安裝方式
								F:防腐式 W:防護式 N:耐震式 D：長頸式
W	S	S	□	-	□	□	□	□

雙金屬溫度計工作條件

溫度計型式	工作場所	溫度℃	相對濕度％
普通電接點型	掩蔽場所	-25～+55	5～100％
	戶外場所	-40～+85	5～100％
		-40～+55	〈85
	為保證溫度計的正確發汛、讀數、應避免在震動或脈動的場合下使用

雙金屬溫度計溫度計形式

熱套式：普通型雙金屬溫度計特別在高溫、高壓或揮發性有害氣體解質內使用時、若儀表?yè)p壞時則須***降溫、降壓或停機。而采用熱套型雙金屬溫度計，在儀表?yè)p壞須更換時則不必降溫降壓更不必要停機。則只須更換儀表機芯即可，企業可實現連續生產。

角型（軸向型）：檢測元件軸線與標度盤平面垂形式，亦稱軸向型。

直型（徑向型）：檢測元件軸線與標度盤平面平行的形式，亦稱徑向型

我廠生產的徑向型雙金屬溫度計為國內***創(chuàng )彎管式造型，結構新穎、美觀輕巧。耐腐防水性能好。表盒與角型溫度計通用，有鋁板拉伸黑色亞光電泳處理，也有不銹鋼板材拉伸成型，彎管也為全不銹鋼型。

萬向型：除具有角型直型功能外并能由角型轉化為直型或由直型轉化為角型功能可由用戶任意無級調角，所用波紋管及結構件質均為lCr18Ni9Ti不銹鋼，故使用方便耐腐性能優越。

溫度計一般以角型出廠，即在角型使用時零位不用調整。用戶如需直型出廠時，則須在訂貨時注明。

溫度計由直型轉化為角型或角型轉化為直型時溫度計示值有微小變化，一般可忽略不計，如用戶有較高要求時，可由用戶自行在變型式時調整零位。用戶可逆時針旋開表蓋，再用板手逆時針松動標盤鎖緊螺母在冰點槽內調整“0”位，再鎖緊螺母及表蓋即可。

熱套式長頸型（型號：WSS-D）：熱套式長頸型雙金屬溫度計是專為電站溫度測量需要專門開發的新型產品。也可用于化工、石油、治金、紡織、醫藥等部門熱力過程的設備和管道介質測溫。

在電站熱力過程中，為防止熱量大量的損失，在熱力設備和熱力管道外敷設有較厚的保溫層，采用以往的雙金屬溫度計因其頸部尺寸較短，往往要將保溫層局部破壞方可將表頭暴露在外，新開發的熱套式長頸型雙金屬溫度計由于采用特殊的結構，使表頭高于保溫層外，以達到于觀察，節約能源。因其是熱套式，可隨時更換表頭

·頸長規格見下表

頸長	A		A‘
形式	A		A‘
直型	160	220
角型	145	205
方向型	216	276	165	225

頸長A尺寸也可以按用戶實際需求要定制

·訂貨時型號按如下要求填寫

例如：WSS=481D L′A=300′216

是指標度盤尺寸為F100，外螺紋固定萬向型插入深度300mm頸長216mm

軸向型雙金屬溫度計

型號	測溫范圍℃	精度等級	保護管材料	規格		安裝固定裝置
型號	測溫范圍℃	精度等級	保護管材料	D	L	安裝固定裝置
WSS-300	-80-+40 0-80 0-100 0-150 0-200 0-400 0-500	1．5	1Cr18Ni9Ti 304 316 316L 哈氏C-276	Φ60	75 100 150 200 300 400 500 750 1000	無固定裝置
WSS-400				Φ100
WSS-500				Φ150
WSS-301				Φ60		可動外螺紋
WSS-401				Φ100
WSS-501				Φ150
WSS-302				Φ60		可動內螺紋
WSS-402				Φ100
WSS-502				Φ150
WSS-303				Φ60		固定螺紋
WSS-403				Φ100
WSS-503				Φ150
WSS-304				Φ60		固定法蘭
WSS-404				Φ100
WSS-504				Φ150
WSS-305				Φ60		卡套螺紋
WSS-405				Φ100
WSS-505				Φ150
WSS-306				Φ60		卡套法蘭
WSS-406				Φ100
WSS-506				Φ150

徑向型雙金屬溫度計

型號	測溫范圍℃	精度等級	保護管材料	規格		安裝固定裝置
型號	測溫范圍℃	精度等級	保護管材料	D	L	安裝固定裝置
WSS-310	-80-+40 0-80 0-100 0-150 0-200 0-400 0-500	1．5	1Cr18Ni9Ti 304 316 316L 哈氏C-276	Φ60	75 1 00 150 200 300 400 500 750 1000	無固定裝置
WSS-410				Φ100
WSS-510				Φ150
WSS-311				Φ60		可動外螺紋
WSS-411				Φ100
WSS-511				Φ150
WSS-312				Φ60		可動內螺紋
WSS-412				Φ100
WSS-512				Φ150
WSS-313				Φ60		固定螺紋
WSS-413				Φ100
WSS-513				Φ150
WSS-314				Φ60		固定法蘭
WSS-414				Φ100
WSS-514				Φ150
WSS-315				Φ60		卡套螺紋
WSS-415				Φ100
WSS-515				Φ150
WSS-316				Φ60		卡套法蘭
WSS-416				Φ100
WSS-516				Φ150

135o型雙金屬溫度計

型號	測溫范圍℃	精度等級	保護管材料	規格		安裝固定裝置
				D	L
WSS-420	-80-+40 0-80 0-100 0-150 0-200 0-400 0-500	1．5	1Cr18Ni9Ti 304 316 316L 哈氏C-276	Φ100	75 100 150 200 300 400 500 750 1000	無固定裝置
WSS-520				Φ150
WSS-421				Φ100		可動外螺紋
WSS-521				Φ150
WSS-422				Φ100		可動內螺紋
WSS-522				Φ150
WSS-423				Φ100		固定螺紋
WSS-523				Φ150
WSS-424				Φ100		固定法蘭
WSS-524				Φ150
WSS-425				Φ100		卡套螺紋
WSS-525				Φ150
WSS-426				Φ100		卡套法蘭
WSS-526				Φ150

萬向型雙金屬溫度計

型號	測溫范圍℃	精度等級	保護管材料	規格		安裝固定裝置
				D	L
WSS-480	-80-+40 0-80 0-100 0-150 0-200 0-400 0-500	1．5	1Cr18Ni9Ti 304 316 316L 哈氏C-276	Φ100	75 100 150 200 300 400 500 750 1000	無固定裝置
WSS-580				Φ150
WSS-481				Φ100		可動外螺紋
WSS-581				Φ150
WSS-482				Φ100		可動內螺紋
WSS-582				Φ150
WSS-483				Φ100		固定螺紋
WSS-583				Φ150
WSS-484				Φ100		固定法蘭
WSS-584				Φ150
WSS-485				Φ100		卡套螺紋
WSS-585				Φ150
WSS-486				Φ100		卡套法蘭
WSS-586				Φ150

軸向型雙金屬溫度計

型號	測溫范圍℃	精度等級	保護管材料	規格		安裝固定裝置
型號	測溫范圍℃	精度等級	保護管材料	D	L	安裝固定裝置
WSS-350	-80-+40 0-80 0-100 0-150 0-200 0-400 0-500	1．5	1Cr18Ni9Ti 304 316 316L 哈氏C-276	Φ60	75 100 150 200 300 400 500 750 1000	無固定裝置
WSS-450				Φ100
WSS-550				Φ150
WSS-351				Φ60		可動外螺紋
WSS-451				Φ100
WSS-551				Φ150
WSS-352				Φ60		可動內螺紋
WSS-452				Φ100
WSS-552				Φ150
WSS-353				Φ60		固定螺紋
WSS-453				Φ100
WSS-553				Φ150
WSS-354				Φ60		固定法蘭
WSS-454				Φ100
WSS-554				Φ150
WSS-355				Φ60		卡套螺紋
WSS-455				Φ100
WSS-555				Φ150
WSS-356				Φ60		卡套法蘭
WSS-456				Φ100
WSS-556				Φ150

熱套式徑向型雙金屬溫度計

型號	測溫范圍℃	精度等級	保護管材料	規格		安裝固定裝置
型號	測溫范圍℃	精度等級	保護管材料	D	L	安裝固定裝置
WSS-360	-80-+40 0-80 0-100 0-150 0-200 0-400 0-500	1．5	1Cr18Ni9Ti 304 316 316L 哈氏C-276	Φ60	75 1 00 150 200 300 400 500 750 1000	無固定裝置
WSS-460				Φ100
WSS-560				Φ150
WSS-361				Φ60		可動外螺紋
WSS-461				Φ100
WSS-561				Φ150
WSS-362				Φ60		可動內螺紋
WSS-462				Φ100
WSS-562				Φ150
WSS-363				Φ60		固定螺紋
WSS-463				Φ100
WSS-563				Φ150
WSS-364				Φ60		固定法蘭
WSS-464				Φ100
WSS-564				Φ150
WSS-365				Φ60		卡套螺紋
WSS-465				Φ100
WSS-565				Φ150
WSS-366				Φ60		卡套法蘭
WSS-466				Φ100
WSS-566				Φ150

熱套式萬向型雙金屬溫度計

型號	測溫范圍℃	精度等級	保護管材料	規格		安裝固定裝置
				D	L
WSS-470	-80-+40 0-80 0-100 0-150 0-200 0-400 0-500	1．5	1Cr18Ni9Ti 304 316 316L 哈氏C-276	Φ100	75 100 150 200 300 400 500 750 1000	無固定裝置
WSS-570				Φ150
WSS-471				Φ100		可動外螺紋
WSS-571				Φ150
WSS-472				Φ100		可動內螺紋
WSS-572				Φ150
WSS-473				Φ100		固定螺紋
WSS-573				Φ150
WSS-474				Φ100		固定法蘭
WSS-574				Φ150
WSS-475				Φ100		卡套螺紋
WSS-575				Φ150
WSS-476				Φ100		卡套法蘭
WSS-576				Φ150
