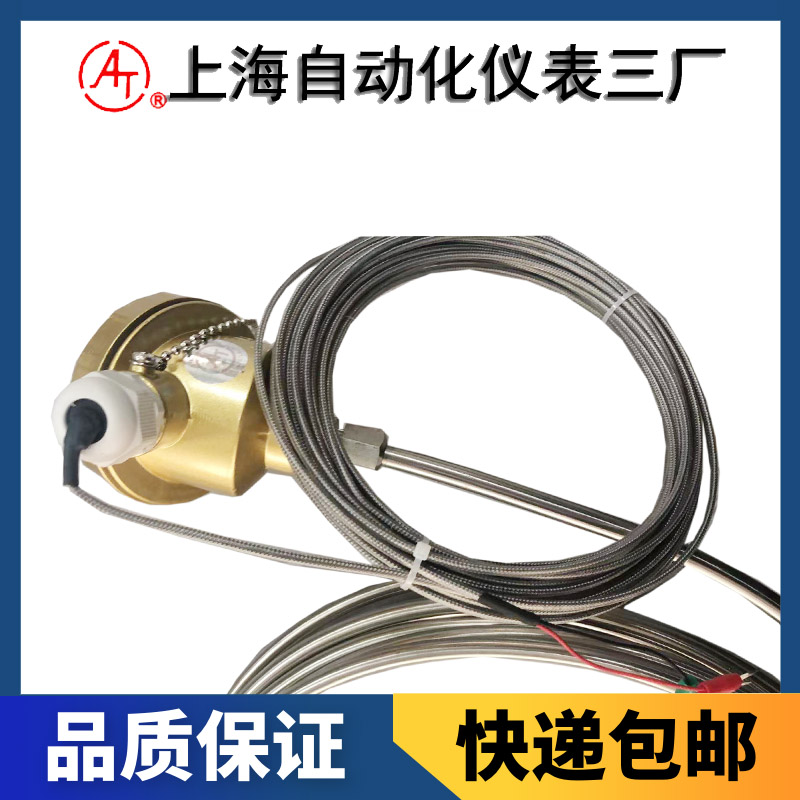

產品名稱：鎧裝熱電偶
產品型號：WREK
產品銘牌：AT
生產廠商：上海自動化儀表三廠
銷售單位：連儀
所屬類別：生產廠家 > 上海自動化儀表三廠 > 產品目錄 > 產品展示 > WR系列熱電偶 > 鎧裝式熱電偶 >

產品簡介

規格參數

WRK系列鎧裝熱電偶具有能彎曲、耐高溫、熱響應時間快和堅固耐用等特點，它和工業用裝配式熱電偶一樣，作為測量溫度的傳感器，通常和顯示儀表、記錄儀表和電子調節器配套使用，同時，亦可以作為裝配式熱電偶的感溫元件，它可以直接測量各種生產過程中從0℃～800℃范圍內的液體、蒸汽和氣體介質以及固體表面的溫度，應符合GB/T18404-2001標準。

WREK系列鎧裝熱電偶具有能彎曲、耐高溫、熱響應時間快和堅固耐用等特點，它和工業用裝配式熱電偶一樣，作為測量溫度的傳感器，通常和顯示儀表、記錄儀表和電子調節器配套使用，同時，亦可以作為裝配式熱電偶的感溫元件，它可以直接測量各種生產過程中從0℃～800℃范圍內的液體、蒸汽和氣體介質以及固體表面的溫度，應符合GB/T18404-2001標準。

WREK系列鎧裝熱電偶工作原理

鎧裝熱電偶的工作原理是由兩種不同成份的導體兩端經焊接，形成回路，直接測溫端叫測量端，接線端叫參比端。當測量端和參比端存在溫差時，就會在回路中產生熱電流，接上顯示儀表，儀表上就會指示出熱電偶所產生的熱電動勢的對應溫度值。

鎧裝熱電偶的熱電動勢將隨著測量端的溫度升高而增長，熱電動勢的大小只和鎧裝熱電偶導體材質以及兩端溫差有關，和熱電極的長度，直徑無關。

鎧裝熱電偶的結構是由導體，絕緣氧化鎂和1Cr18Ni9Ti不銹鋼保護管經多次拉制而成，鎧裝熱電偶產品主要由接線盒，接線端子和鎧裝熱電偶組成基本結構，并配以各種安裝固定裝置組成。

鎧裝熱電偶分絕緣式和接殼式兩種。

WREK系列鎧裝熱電偶主要技術指標

●測溫范圍和準確度

類別	代號	分度號	套管外徑mm	常用溫度℃	***高使用溫度℃	允許偏差△t
						測量范圍℃	允差值
鎳鉻－銅鎳	WREK	E	≥Φ3	600	700	0～700	±2.5℃或±0.75%t
鎳鉻－鎳硅	WRNK	K	≥Φ3	800	900	0～900	±2.5℃或±0.75%t
銅－銅鎳	WRCK	T	≥Φ3	350	400	＜-200	未作規定
						-40～350	±0.75%t

注：1）t為被測溫度的******值。

2）T型分度號產平需與廠方協商訂貨。

●鎧裝熱電偶熱響應時間

在溫度出現階躍變化時，熱電偶的輸出變化至相當于該階躍變化的50%，所需要的時間稱為熱響應時間，用T_0.5表示

鎧裝熱電偶熱響應時間不大于下表的規定：

熱響應時間T_0.5S	接殼式	絕緣式
套管直徑	接殼式	絕緣式
2.0	0.4	0.5
3.0	0.6	1.2
4.0	0.8	2.5
5.0	1.2	4.0
6.0	2.0	6.0
8.0	4.0	8.0

●絕緣電阻

當周圍空氣溫度為20±15℃，相對濕度不大于80﹪時，絕緣型鎧裝熱電偶的偶絲與外套管之間的絕緣電阻值應符合下表規定。

套管直徑mm	試驗電壓V-D.C	絕緣電阻MΩ.m
0.5～1.5	50±5	≥1000
＞1.5	500±50	≥1000

鎧裝熱電偶型號表示

W	R	規格							內容
		N							鎳鉻－鎳硅
		E							鎳鉻－銅鎳
		C							銅－銅鎳
		測溫元件材料	鎧裝式	-	1				無固定裝置式
					2				固定卡套螺紋
					3				可動卡套螺紋
					4				固定卡套法蘭
					5				可動卡套法蘭
					安裝固定形式	0			絕緣式
						2			接殼式
						3			防水式
						8			手柄式
						8			小接線盒式
						9			帶補償導線
						接線盒形式	1		絕緣式
							2		接殼式
							8		接殼式(手柄式)
							9		絕緣式(手柄式)
							工作端形式	3	3對
								4	4對
								5	5對
								6	6對
								多對式
W	R	□	K	-	□	□	□	□

●鎧裝熱電偶外徑和名義長度標準規格

鎧裝熱電偶外徑 d mm
Φ8	Φ6	Φ5	Φ4	Φ3
50 75 100 150 200 250 300 400 500 750 1000	50 75 100 150 200 250 300 400 500 750 1000 1250 1500 2000	50 75 100 150 200 250 300 400 500 750 1000 1250 1500 2000 2500 3000 4000	50 75 100 150 200 250 300 400 500 750 1000 1250 1500 2000 2500 3000 4000 5000 7500 1000	50 75 100 150 200 250 300 400 500 750 1000 1250 1500 2000 2500 3000 4000 5000 7500 1000 1500

注：1、直徑Φ3mm絕緣式鎧裝熱電偶名義L不得大于10000mm.

2、鎧裝熱電偶直徑d≤Φ5mm，并裝有防濺式或防水式接線盒的產品，熱電偶露出設備部分，用戶在安裝時須***加裝支架等輔助支承，增加其剛度，確保緊固，防止接線盒受振動而引起搖擺，損壞熱電偶。

3、直徑Φ2mm鎧裝熱電偶須和本廠協商訂貨。

1. 無固定裝置式鎧裝熱電偶

名稱	型號	分度號	工作端形式
單支鎳鉻-銅鎳	WREK-101 WREK-121 WREK-131 WREK-181 WREK-187 WREK-191	E (EA-2)﹡	絕緣式
單支鎳鉻-銅鎳	WREK-102 WREK-122 WREK-132 WREK-182 WREK-188 WREK-192		接殼式
雙支鎳鉻-銅鎳	WREK₂-121 WREK₂-131		絕緣式
雙支鎳鉻-銅鎳	WREK₂-122 WREK₂-132		接殼式
單支鎳鉻-鎳硅	WRNK-101 WRNK-121 WRNK-131 WRNK-181 WRNK-187 WRNK-191	K (EU-2)﹡	絕緣式
單支鎳鉻-鎳硅	WRNK-102 WRNK-122 WRNK-132 WRNK-182 WRNK-188 WRNK-192		接殼式
雙支鎳鉻-鎳硅	WRNK₂-121 WRNK₂-131		絕緣式
雙支鎳鉻-鎳硅	WRNK₂-122 WRNK₂-132		接殼式
單支銅-銅鎳	WRCK-101 WRCK-121 WRCK-131 WRCK-181 WRCK-187 WRCK-191	T (CK)﹡	絕緣式
單支銅-銅鎳	WRCK-102 WRCK-122 WRCK-132 WRCK-182 WRCK-188 WRCK-192		接殼式
雙支銅-銅鎳	WRCK₂-121 WRCK₂-131		絕緣式
雙支銅-銅鎳	WRCK₂-122 WRCK₂-132		接殼式

注：（1）打“﹡”分度號作特殊規格訂貨

（2）套管外徑dmm：Φ2、Φ3、Φ4、Φ5、Φ6、Φ8.

2. 固定卡套螺紋裝置式鎧裝熱電偶

名稱	型號	分度號	工作端形式
單支鎳鉻-銅鎳	WREK-201 WREK-221 WREK-231 WREK-281 WREK-291	E (EA-2)﹡	絕緣式
單支鎳鉻-銅鎳	WREK-202 WREK-222 WREK-232 WREK-282 WREK-292		接殼式
雙支鎳鉻-銅鎳	WREK₂-221 WREK₂-231		絕緣式
雙支鎳鉻-銅鎳	WREK₂-222 WREK₂-232		接殼式
單支鎳鉻-鎳硅	WRNK-201 WRNK-221 WRNK-231 WRNK-281 WRNK-291	K (EU-2)﹡	絕緣式
單支鎳鉻-鎳硅	WRNK-202 WRNK-222 WRNK-232 WRNK-282 WRNK-292		接殼式
雙支鎳鉻-鎳硅	WRNK₂-221 WRNK₂-231		絕緣式
雙支鎳鉻-鎳硅	WRNK₂-222 WRNK₂-232		接殼式
單支銅-銅鎳	WRCK-201 WRCK-221 WRCK-231 WRCK-281 WRCK-291	T (CK)﹡	絕緣式
單支銅-銅鎳	WRCK-202 WRCK-222 WRCK-232 WRCK-282 WRCK-292		接殼式
雙支銅-銅鎳	WRCK₂-221 WRCK₂-231		絕緣式
雙支銅-銅鎳	WRCK₂-222 WRCK₂-232		接殼式

注：（1）打“﹡”分度號作特殊規格訂貨

（2）套管外徑dmm：Φ2、Φ3、Φ4、Φ5、Φ6、Φ8.

3 ，可動卡套螺紋裝置式鎧裝熱電偶

名稱	型號	分度號	工作端形式
單支鎳鉻-銅鎳	WREK-301 WREK-321 WREK-331 WREK-381 WREK-387 WREK-391	E (EA-2)﹡	絕緣式
單支鎳鉻-銅鎳	WREK-302 WREK-322 WREK-332 WREK-382 WREK-388		接殼式
雙支鎳鉻-銅鎳	WREK₂-321 WREK₂-331		絕緣式
雙支鎳鉻-銅鎳	WREK₂-322 WREK₂-332		接殼式
單支鎳鉻-鎳硅	WRNK-301 WRNK-321 WRNK-331 WRNK-391 WRNK-381 WRNK-387	K (EU-2)﹡	絕緣式
單支鎳鉻-鎳硅	WRNK-302 WRNK-322 WRNK-332 WRNK-392 WRNK-382 WRNK-388		接殼式
雙支鎳鉻-鎳硅	WRNK₂-321 WRNK₂-331		絕緣式
雙支鎳鉻-鎳硅	WRNK₂-322 WRNK₂-332		接殼式
單支銅-銅鎳	WRCK-301 WRCK-321 WRCK-331 WRCK-391 WRCK-381 WRCK-387	T (CK)﹡	絕緣式
單支銅-銅鎳	WRCK-302 WRCK-322 WRCK-332 WRCK-392 WRCK-382 WRCK-388		接殼式
雙支銅-銅鎳	WRCK₂-321 WRCK₂-331		絕緣式
雙支銅-銅鎳	WRCK₂-322 WRCK₂-332		接殼式

注：（1）套管外徑d(mm)：Φ2、Φ3、Φ4、Φ5、Φ6、Φ8.

（2）打“﹡”分度號作特殊規格訂貨

4. 固定卡套法蘭裝置式鎧裝熱電偶

名稱	型號	分度號	工作端形式
單支鎳鉻-銅鎳	WREK-401 WREK-421 WREK-431 WREK-481 WREK-491	E (EA-2)﹡	絕緣式
單支鎳鉻-銅鎳	WREK-402 WREK-422 WREK-432 WREK-482 WREK-492		接殼式
雙支鎳鉻-銅鎳	WREK₂-421 WREK₂-431		絕緣式
雙支鎳鉻-銅鎳	WREK₂-422 WREK₂-432		接殼式
單支鎳鉻-鎳硅	WRNK-401 WRNK-421 WRNK-431 WRNK-481 WRNK-491	K (EU-2)﹡	絕緣式
單支鎳鉻-鎳硅	WRNK-402 WRNK-422 WRNK-432 WRNK-482 WRNK-492		接殼式
雙支鎳鉻-鎳硅	WRNK₂-421 WRNK₂-431		絕緣式
雙支鎳鉻-鎳硅	WRNK₂-422 WRNK₂-432		接殼式
單支銅-銅鎳	WRCK-401 WRCK-421 WRCK-431 WRCK-491 WRCK-481	T (CK)﹡	絕緣式
單支銅-銅鎳	WRCK-402 WRCK-422 WRCK-432 WRCK-492 WRCK-482		接殼式
雙支銅-銅鎳	WRCK₂-421 WRCK₂-431		絕緣式
雙支銅-銅鎳	WRCK₂-422 WRCK₂-432		接殼式

注：（1）打“﹡”分度號作特殊規格訂貨

（2）套管外徑dmm：Φ2、Φ3、Φ4、Φ5、Φ6、Φ8.

5. 可動卡套法蘭裝置式鎧裝熱電偶

名稱	型號	分度號	工作端形式
單支鎳鉻-銅鎳	WREK-501 WREK-521 WREK-531 WREK-581 WREK-591	E (EA-2)﹡	絕緣式
單支鎳鉻-銅鎳	WREK-502 WREK-522 WREK-532 WREK-582 WREK-592		接殼式
雙支鎳鉻-銅鎳	WREK₂-521 WREK₂-531		絕緣式
雙支鎳鉻-銅鎳	WREK₂-522 WREK₂-532		接殼式
單支鎳鉻-鎳硅	WRNK-501 WRNK-521 WRNK-531 WRNK-581 WRNK-591	K (EU-2)﹡	絕緣式
單支鎳鉻-鎳硅	WRNK-502 WRNK-522 WRNK-532 WRNK-592 WRNK-582		接殼式
雙支鎳鉻-鎳硅	WRNK₂-521 WRNK₂-531		絕緣式
雙支鎳鉻-鎳硅	WRNK₂-522 WRNK₂-532		接殼式
單支銅-銅鎳	WRCK-501 WRCK-521 WRCK-531 WRCK-591 WRCK-581	T (CK)﹡	絕緣式
單支銅-銅鎳	WRCK-502 WRCK-522 WRCK-532 WRCK-592 WRCK-582		接殼式
雙支銅-銅鎳	WRCK₂-521 WRCK₂-531		絕緣式
雙支銅-銅鎳	WRCK₂-522 WRCK₂-532		接殼式
