- 產品名稱：相序控制器
- 產品型號：Q72-PSC
- 產品銘牌：SAIC
- 生產廠商：上海自一船用儀表廠
- 銷售單位：上海自動化儀表銷售中心
- 所屬類別：生產廠家 > 上海自一船用儀表廠 > 產品目錄 > 產品展示 > 測量非電量 >
-
用于三相電網的相序自動控制
特性：
用于三相電網的相序自動控制 環境溫度 環境溫度：-25℃ to +55℃ 外殼防護：IP42/52 耐振動：0.7g 工作電壓（相-相）：380Vac±20% 440Vac±10% 頻率：50….60Hz 電源消耗：≤4VA |
產品分類
產品型號 | 外形尺寸（A×B×C） | 開孔尺寸 | 重量 |
Q96-PSC | 96×96×140 | 92+0.5×92+0.5 | 0.8 |
Q72- PSC | 72×72×120 | 68+0.5×68+0.5 | 0.8 |

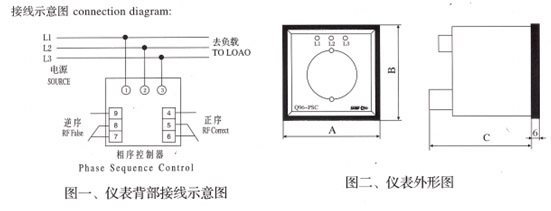

接線示意圖
使用說明
1． 用戶在使用本產品時，應按照圖一所示正確接線；
2． 當接入相線為正序時，批示燈亮點按順時針旋轉，同時正序繼電器延時吸合；反之，則指示燈亮點按逆時針旋轉，同時逆序繼電器延時吸合；兩繼電器有電氣連鎖。
3． 當接通電源后，各相所對應的指示燈點亮；如有缺相對對應此相的指示燈會熄滅，且指示燈亮點停止旋轉，同時原吸合繼電器延時釋放，從而使兩繼電器都處于釋放狀態。
