- 產品名稱：三相可控硅電壓調整器
- 產品型號：DLK-3C
- 產品銘牌：上海連儀儀表有限公司
- 生產廠商：連儀
- 銷售單位：上海連儀儀表有限公司
- 所屬類別：生產廠家 > 上海連儀儀器儀表廠 > 產品目錄 > 產品展示 > 其他儀表 >
-
采用日本島電Shimadcn調壓電路。數字顯示輸出功率百分比，觸摸式按鍵操作。光電隔離同步采樣，相比傳統變壓器采樣電器，擁有更高的抗干攏能力。輸入信號0~10Ma/4~20mA通用，含軟啟動功能。專業開關電源解決方案，采用美國仙童公司Fairchild專用開關芯片。本系列儀表適用于單向可控硅反關聯交流調壓或單相半波、單相全波整流電器以及雙向可控硅交流調壓電路，可與我公司2000系列數顯、8000系
采用日本島電Shimadcn調壓電路。
數字顯示輸出功率百分比，觸摸式按鍵操作。
光電隔離同步采樣，相比傳統變壓器采樣電器，擁有更高的抗干攏能力。
輸入信號0~10Ma/4~20mA通用，含軟啟動功能。
專業開關電源解決方案，采用美國仙童公司Fairchild專用開關芯片。
本系列儀表適用于單向可控硅反關聯交流調壓或單相半波、單相全波整流電器以及雙向可控硅交流調壓電路，可與我公司2000系列數顯、8000系列智能調節儀等具有0~10mA或4~20MA連續電流輸出的溫控儀表組成各類電力熱自動控制系統。
為求不斷改進，我公司有權改變產品的設計和參數指標，***局部更改無重大技術改進時，不另作說明

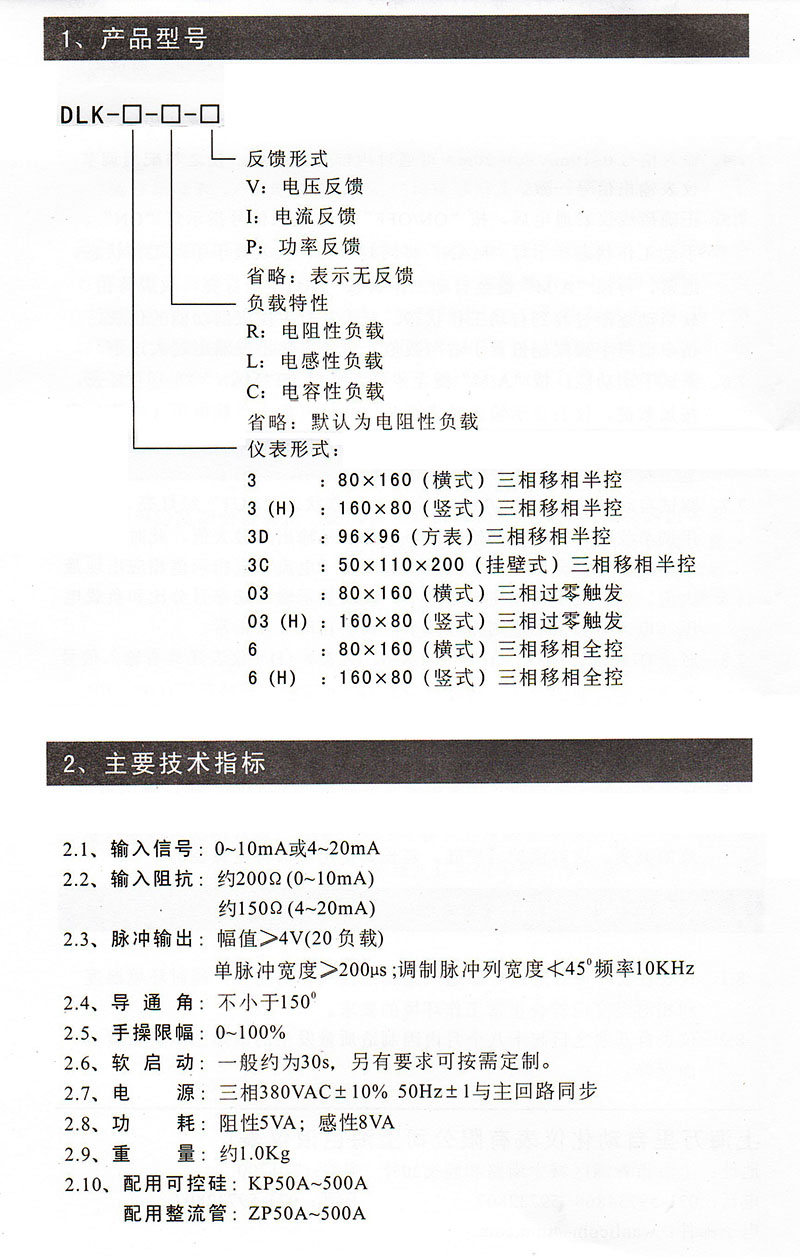

2、主要技術指標
輸入信號：0~10MA或4~20MA
輸入阻抗：約200Ω（0~10MA）
約150Ω（4~20Ma）
脈沖輸出：幅值≥4V(20Ω負載)
單脈沖寬度≥200US;調制脈沖列寬度≥90o頻率10K HZ
導 通 角：不小于150o
手操限幅：0~100%
軟 啟 動：一般約為30S,另有要求可按需定制。
電 源：220VAC(380VAC)±10% 50HZ±1與主回路同步
功 耗：阻性5VA;感性7VA
重 量：約0.6KG
配用可控硅：KP50A~500A
配用整流管：ZP50A~500A

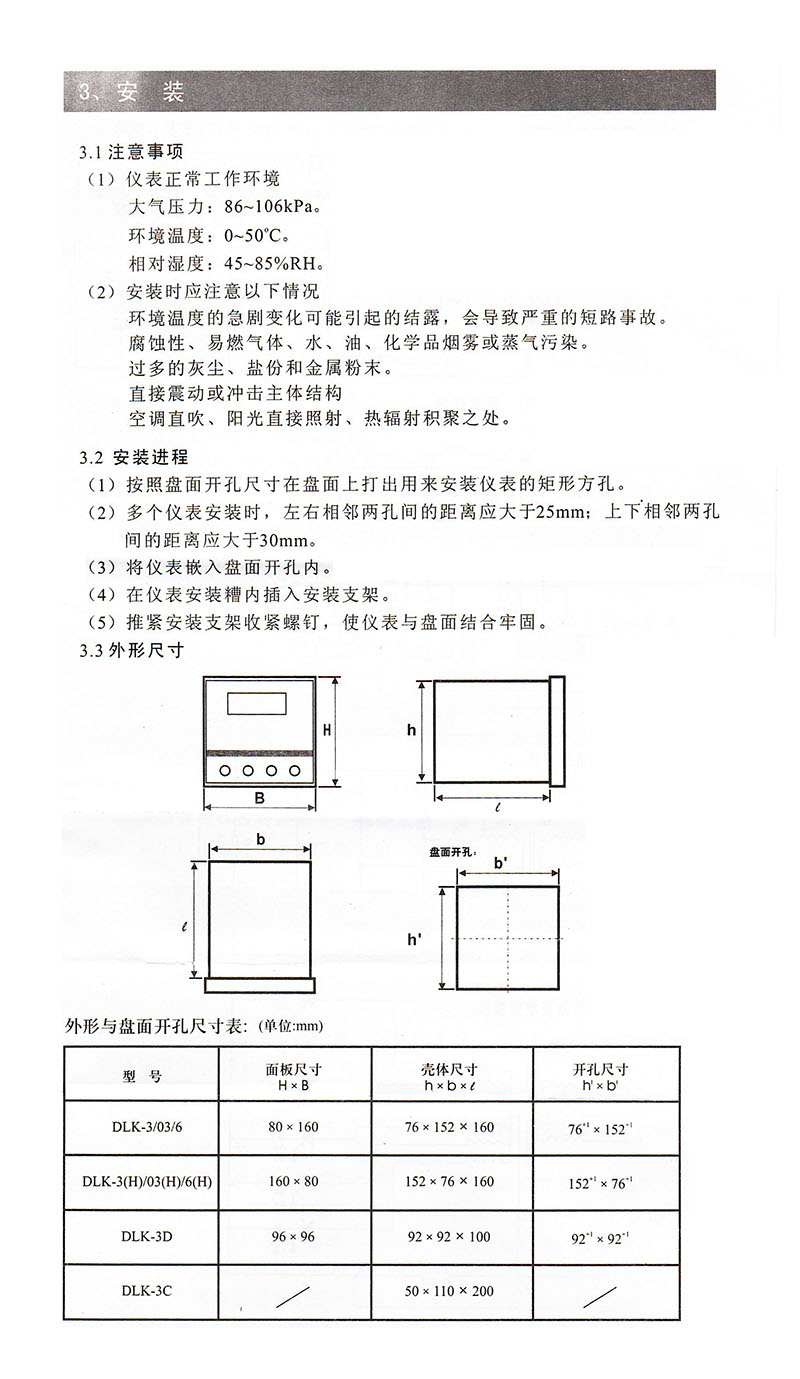

3、安裝
3.1注意事項
（1）儀表正常工作環境
大氣壓力：86-106KPA
環境溫度：0~50度
相對溫度：45-85%RH
（2）安裝時應注意以下情況
環境溫度的急劇變化可能引起的結露，會(huì )導致嚴重的短路事故。
腐蝕性、易燃氣體、水、油、化學品煙霧或蒸氣污染。
過多的灰塵、鹽份和金屬粉未
直接震動或沖擊主體結構
空調直吹、陽光直接照射、熱輻射積聚之處。
3.2安裝進程
（1）按照盤面開孔尺寸在盤面上打出用來安裝儀表的矩形方孔。
（2）多個儀表安裝時，左右相鄰兩孔間的距離應大于25MM,上下相鄰兩孔間的距離應大于30MM。
（3）將儀表嵌入盤面開孔內。
（4）在儀表安裝槽內插入安裝支架。
（5）推緊安裝支架收緊螺釘，使儀表與盤面結合牢固。
